PH-1

胸部ファントム N-1 “ラングマン” チェストプレート付

Start

41337-100 プレート付き 見積依頼
41337-000 プレートなし 見積依頼

単純X 線撮影とCT 撮影の両方に使えます。
肺野内部のパーツは取り外し可能です。
任意の位置に模擬腫瘍がセットできます。

  • 肺
  • COVID
  • 腫瘍

特長 1. 人体と近似の吸収率をもつ軟組織等価材及び人工骨を使用し、縦隔、肺野構造などを解剖学的に正確に再現しています。また、肺野内の肺血管を立体的に配置しており、正面、側面からの臨床画像に近似した単純Ｘ線撮影画像が得られます
2. 肺野部は着脱式です。任意の位置に模擬腫瘍を取り付け、単純X 線撮影とCT 撮影の画像比較が行えます。また肺野部を直接確認して撮影画像との比較で三次元的に理解を深め、読影技術向上のための実習ができます
3. 単純X 線撮影の条件によって、肺野部の肺血管や骨格部分で人体と同様の濃度変化が得られます
4. 教育用として活用の幅が広がりました。胸部単純X線写真撮影技術、読影能力の向上、結節の指摘およびその他の陰影の指摘などのトレーニングが可能です
5.単純X 線撮影の条件によって、肺野部の肺血管や骨格部分で人体と同様の濃度変化が得られます
6. 単純X 線撮影と同様にCT 撮影画像でも、血管を立体的に追うことができます
実習項目/評価項目 ・CT撮影
・単純X線撮影
・画像読影
・撮影条件の検討

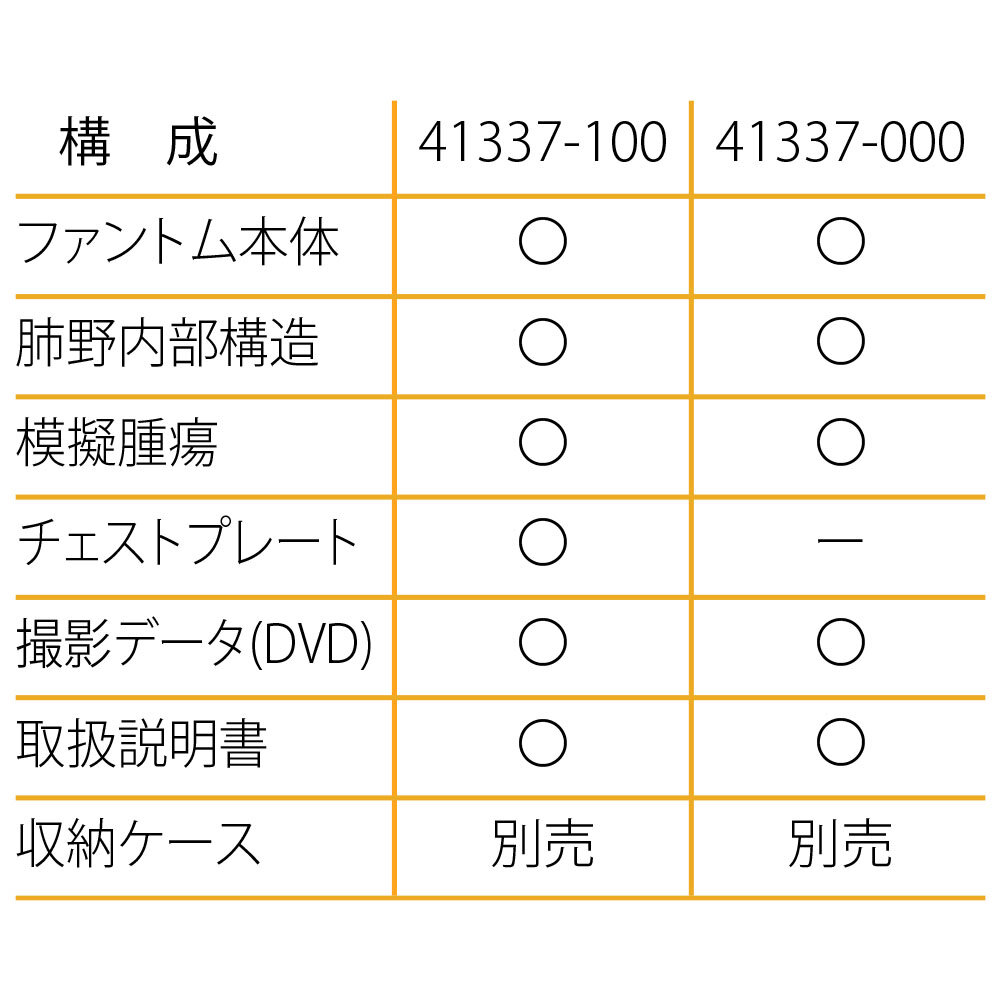

構成 1　　ファントム本体
1　　肺の内部構造
1　　チェストプレート※
15　模擬腫瘍（15種各１）

※は41337-100のみ付属
製品サイズ (約) W43xH48 cm / W16.9xH18.9 in
chest girth: 94 cm / 37 in
製品重量 (約) 18kg / 39.6lb
主要材質 軟組織部/ポリウレタン樹脂(比重1.06)
骨格 / エポキシ樹脂(比重1.31)
交換部品 41337-010 チェストプレート
41363-020 収納ケース
41337-070 模擬腫瘍（CT値3種・大きさ5種 計15点）
監修・指導 滋賀医科大学 放射線医学講座教授　村田 喜代史 / 滋賀医科大学 医学部医学科 講師　新田 哲久
論文 Xie, X., Zhao, Y., Snijder, R. A., van Ooijen, P. M., de Jong, P. A., Oudkerk, M., … Greuter, M. J. (2013). Sensitivity and accuracy of volumetry of pulmonary nodules on low-dose 16- and 64-row multi-detector CT: an anthropomorphic phantom study. European radiology, 23(1), 139‒147. doi:10.1007/s00330-012-2570-7 / Gomi, T., Nakajima, M., Fujiwara, H., Umeda, T. (2011) Comparison of Chest Dual-energy Subtraction Digital Tomosynthesis Imaging and Dual-energy Subtraction Radiography to Detect Simulated Pulmonary Nodules with and without Calcifications. Academic Radiology, 18(2), 191‒196. doi:10.1016/j.acra.2010.09.021
医療機器クラス分類 なし
特定保守管理医療機器 該当なし
JANコード なし
更新年月日 2020年07月26日
