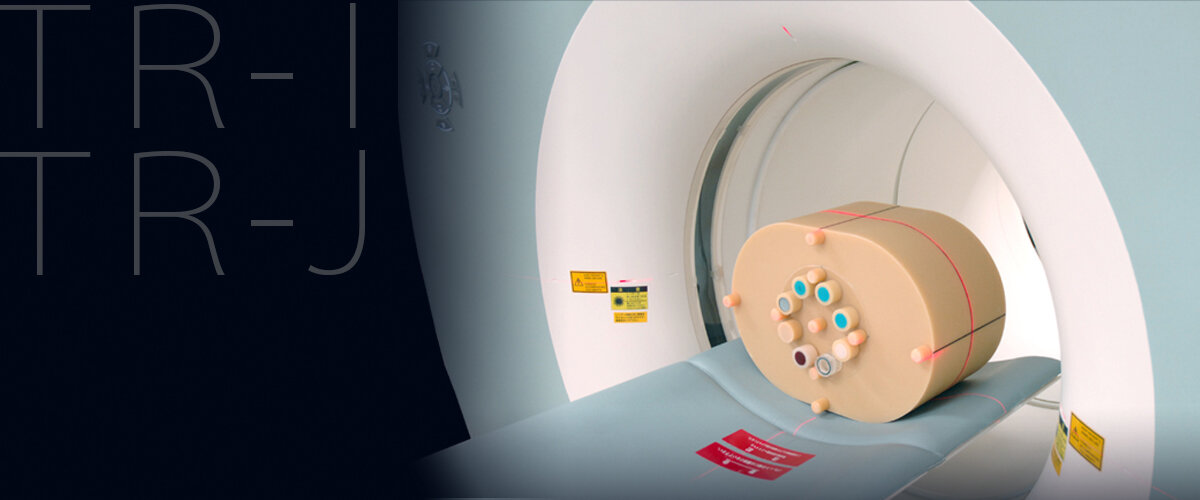

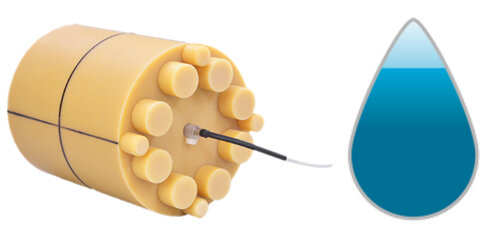

DECT評価用ファントム TR-J型 / TR-I型
線質依存性水等価材（WEM） 共同研究：
金沢大学医薬保健研究域 保健学系 市川 勝弘
線質依存性が水と同等の水等価材（WEM）を使用し、画像と被ばく線量測定（CTDI）の評価が水と同様に実施できる画期的なファントム
概要
評価項目
- 均一性評価
- 信号ノイズ比
- 画像コントラスト
- 被爆線量測定（CTDI）

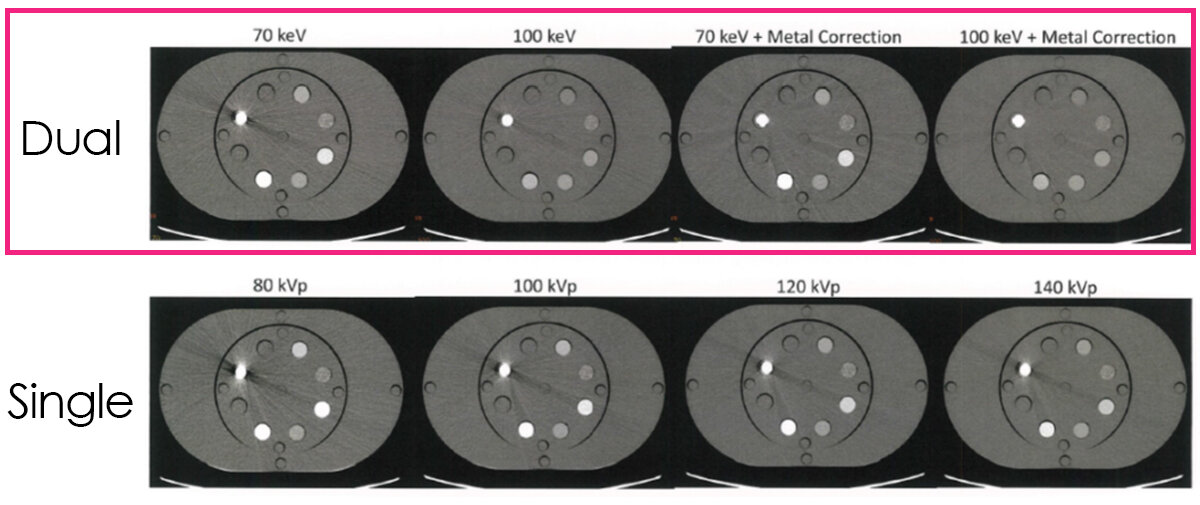

- DE-CT画像解析プロトコルの検討
- 金属アーチファクト評価
- 造影血管評価
特長
- 線質依存性が水と同等の水等価材（WEM）を使用しています。
- 様々な種類の測定ロッドを付属し、オプションロッドも充実しています。
※オプションロッドにつきましては、画面下部PDFをご参照ください - 画像と被ばく線量測定（CTDI）の評価が水と同様に可能です。
- 2種類からお選びいただけます。
TR-J型：JIS Z4915規格に準拠したWACと断面積が同等
TR-I型：JIS Z4923:2015準拠のファントム（φ320mm）と断面積が同等
研究に
付属の瓶に、お持ちの測定したい試料を入れて実験ができます
例：動物の臓器 / 金属 / 腫瘍
Aqua Slab
Aqua Slab (線質依存性水等価材 ＷＥＭ)とは
Aqua Slabは、40-190keVのCT画像のエネルギー帯において、非常に高い水等価性をもった画期的な素材です

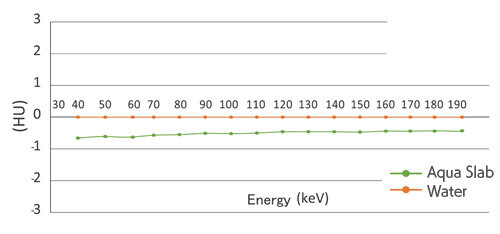

Aqua Slab(WEM)と水の比較
撮影条件を変えても水と同等のＣＴ値コントラストを示した
実験
- 方法： サンプルを水槽に入れCT撮影

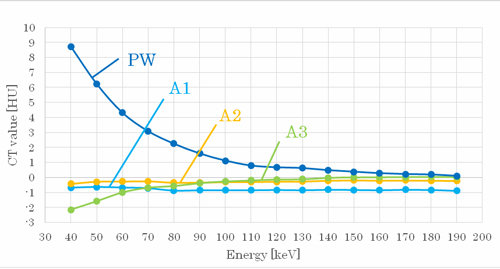

(Materials: Aqua Slab / soft tissue / tough water / polyurethane / adipose tissue) - CT 画像： ロッドが写らなかった

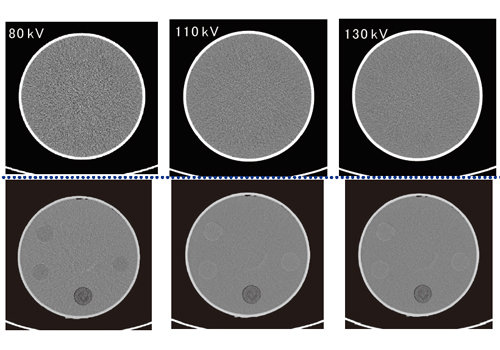

- (上図) Aqua Slab： 9つのロッドは、撮影条件を変えても水と同等のＣＴ値コントラストを示した
- (下図) 従来の素材
- 結果： Aqua Slabは、幅広いエネルギー帯において、非常に高い水等価性が認められた
研究の効率化に貢献
アクリル水ファントムと比較して、研究にかかる時間やコストを削減することができます。また、液体の蒸発による経年変化などもないので、手間を減らすことができます。
Ryota Matsui, Ishikawa Katsuhiro, Hiroki Kawashima, "Development of highly precise Water Equivalent phantom for CT machine" Ichikawa Lab, Kanazawa Univ. http://ichiken.w3.kanazawa-u.ac.jp/img/file2.pdf (cited 2019-05-20)
仕様

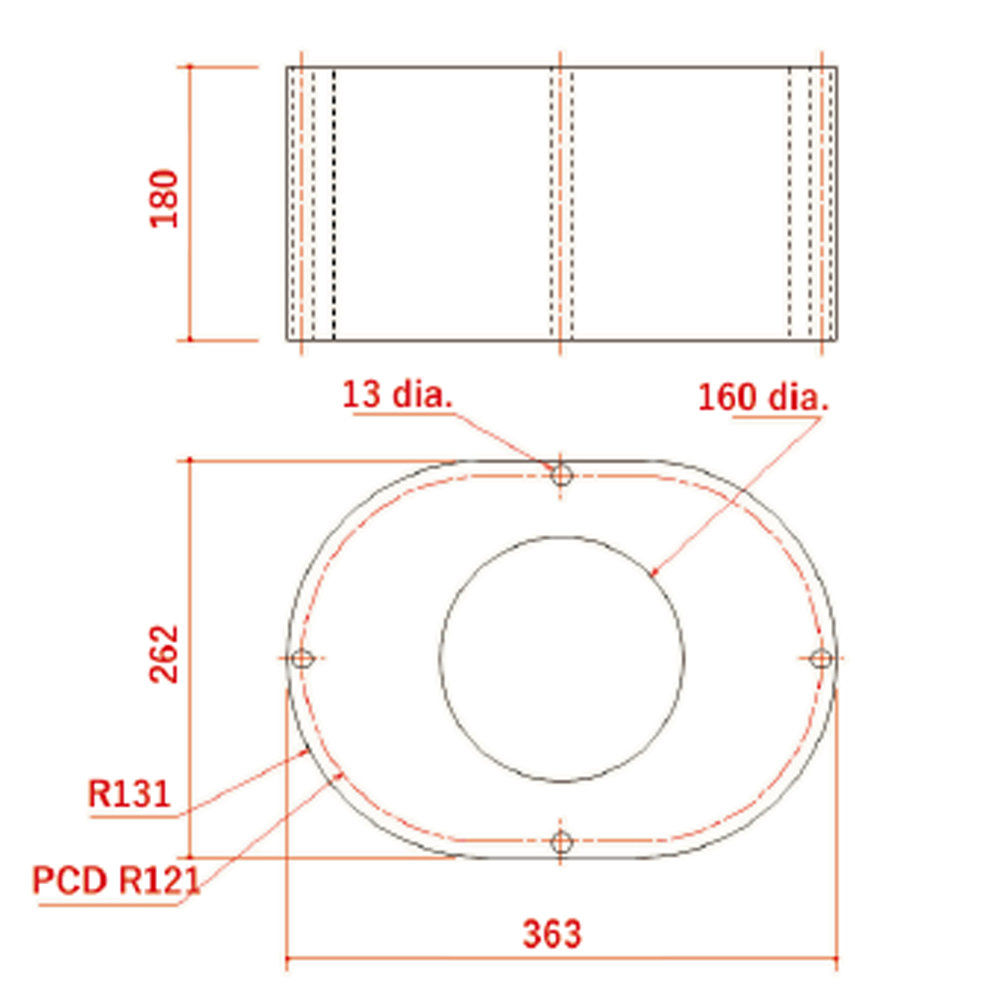

TR-I (PH-75B 41941-100)

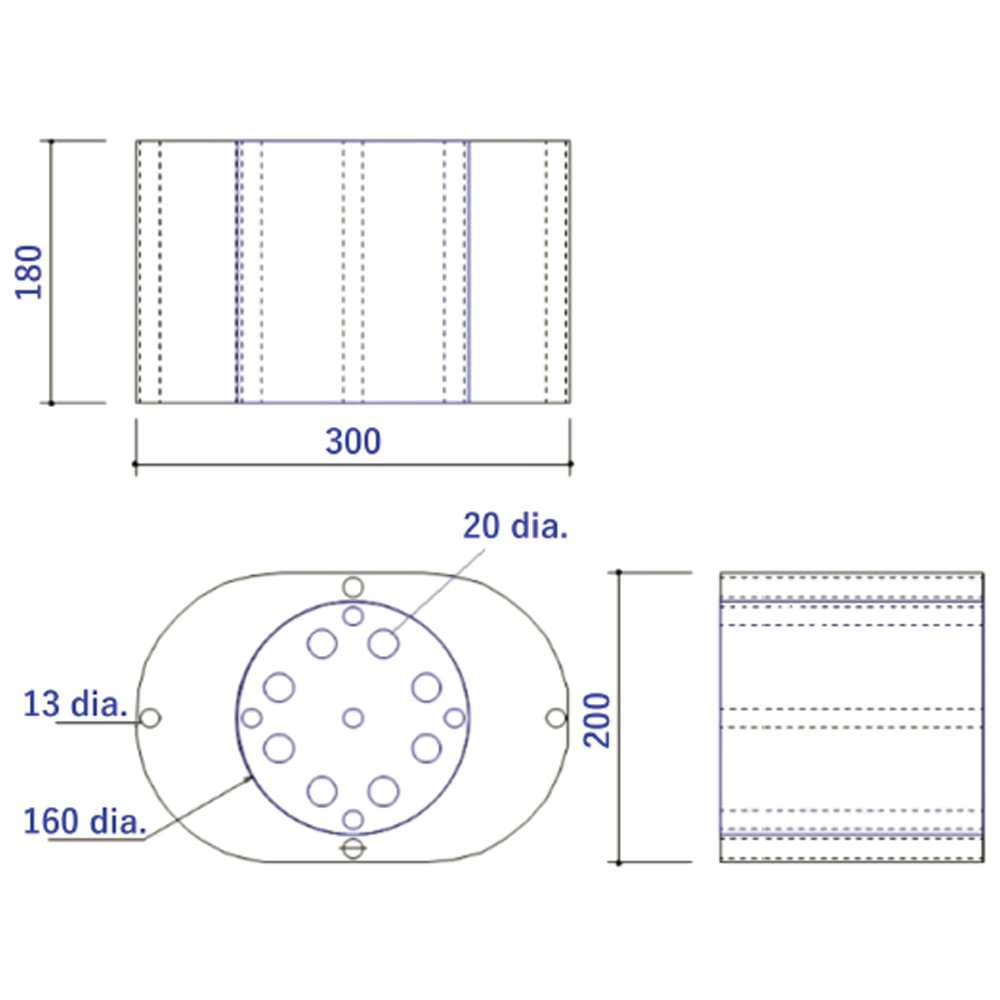

TR-J (PH-75A 41941-000)

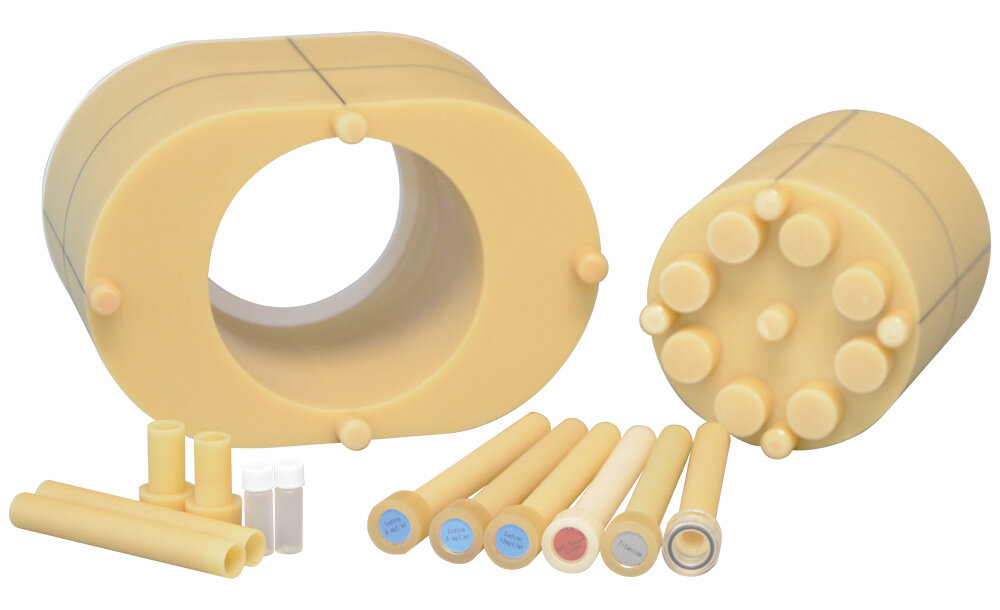

標準付属のロッド：
線質依存性水等価材（WEM）ロッド Φ20mm 8本
充填棒（線量計挿入孔用） Φ13mm 9本
金属評価用チタンロッド Φ12mm 1本
軟組織ロッド（肝臓等価） Φ20mm 1本
造影評価用ロッド ヨード濃度：4 mgI/mL Φ12mm※ 1本
造影評価用ロッド ヨード濃度：8 mgI/mL Φ12mm※ 1本
造影評価用ロッド ヨード濃度：12 mgI/mL Φ12mm※ 1本
水用ロッド 1本

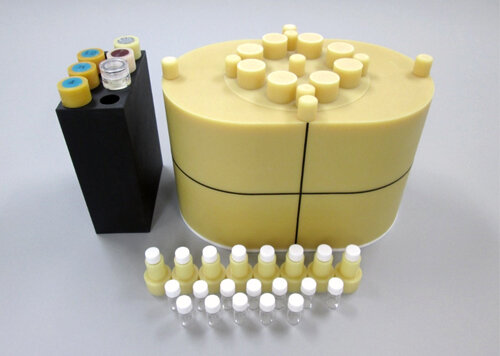

試料瓶（スペーサ付き）※実験用 20本
オプションのロッドに関しては、下PDFをご参照ください。
【特注対応可】ヨードの濃度変更など、お気軽にご相談ください
例：ハイドロキシアパタイト ＸＸmg/ cm 混交
